Кольцевые клапаны предназначены для поршневых компрессоров со средней частотой вращения коленчатого вала.

Valves are designed for use in compressors with an average speed of the crankshaft.

  Технические характеристики
- компримируемая среда – воздух, газ;
- скорость компрессора до 1000 об/мин;
- рабочая температура до 200 º С;
- перепад давления до 20 МПа;

- давление нагнетания до 40 МПа.

  Technical specifications

- compressing  medium - air, gas;

- compressor velocity up to 1000 r/min;
- working temperature up to 200 ºС;

- differential pressure up to 20 MPa;
- injection pressure up to 40 MPa.

  Преимущества
- ресурс работы до 25000 часов;

- повышение производительности;
- понижение температуры нагнетания;
- эффективность в загрязненных средах;

- простота сборки-разборки клапана.

  Advantages
- long service life up to 25000 hours;

- higher compressor productivity;

- reducing of injection temperature;
- efficient work in pollutedmedium;

- easy valve assembling/disassembling.

Кольцевые клапаны с синхронизирующими толкателями предназначены для поршневых компрессоров с высокой частотой вращения коленчатого вала, при компримировании газов повышенной загрязненности.

Valves are designed for use in contaminated gas in compressors with high speed of the crankshaft.

  Технические характеристики
- компримируемая среда – воздух, газ;
- скорость компрессора до 1500 об/мин;
- рабочая температура до 200 º С;
- перепад давления до 20 МПа;

- давление нагнетания до 40 МПа.

  Technical specifications

- compressing  medium - air, gas;

- compressor velocity up to 1500 r/min;
- working temperature up to 200 ºС;

- differential pressure up to 20 MPa;
- injection pressure up to 40 MPa.​

  Преимущества
- ресурс работы, до 25000 часов;

- повышение производительности;
- понижение температуры нагнетания;
- эффективность в загрязненных средах;

- простота сборки-разборки клапана.

  Advantages
- long service life up to 25000 hours;

- higher compressor productivity;

- reducing of injection temperature;
- efficient work in pollutedmedium;

- easy valve assembling/disassembling.

ring valves

ring synchronized valves

КОЛЬЦЕВЫЕ КЛАПАНЫ КСК

КОЛЬЦЕВЫЕ СИНХРОНИЗИРОВАННЫЕ КЛАПАНЫ КСК

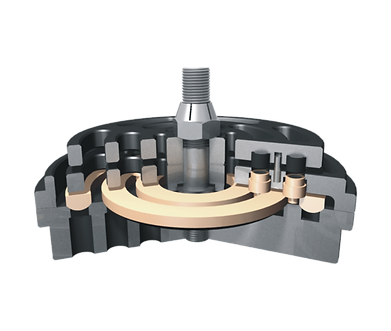

Устройство кольцевого пружинного клапана | ring spring valve design

Устройство кольцевого магнитного синхронизированного клапана

ring magnetice synchronized valve design

Конструкция

Запорные кольца клапана изготавливают из стали, титана, полимеров, с формой сечения, оптимальной для эффективной работы. Механизм поджатия кольцевого клапана может быть как магнитным, так и пружинным.

Design

Rings are made of steel, titanium, polymer; with any shape of section that is optimal for work. The mechanism of pressing the annular valve can be magnetic or spring.

Конструкция

Усилие каждого толкателя одновременно передаётся на два соседних запорных кольца, обеспечивая их синхронное действие. Механизм поджатия клапана может быть магнитным или пружинным.

Design

The force of each pusher is simultaneously transferred to two adjacent locking rings, ensuring their synchronous action. The mechanism of the preload of the valve can be magnetic or spring.

Магнитный клапан (фрагмент)

magnetice valve (fragment )

Пружинный клапан (фрагмент)

spring valve (fragment )

Кольца

rings

Толкатели

с магнитом

pushers & magnet

Пружины

springs

Магнит

мagnet

Седло клапана

valve seat

Ограничитель

подъёма

lift limiter

Толкатели

pushers

Пружины

springs

Магнит

мagnet

Магнит

мagnet

Седло клапана

valve seat

Ограничитель

подъёма

lift limiter

Кольца

rings
